СИП - 3 (SAX)

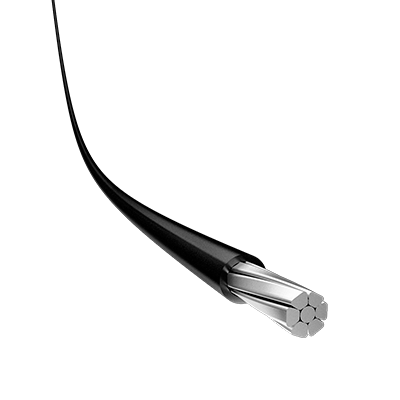

Провод марки СИП - 3 (SAX) предназначен для воздушных линий электропередачи на напряжение 0.66, 1.0, 10, 20, 35 кВ, для выполнения ответвлений от воздушных линий электропередачи к вводу, для прокладки по стенам зданий или инженерных сооружений, в атмосфере воздуха типов II и III по ГОСТ 15150. Материалы конструкции провода при установленной температуре их хранения и эксплуатации не выделяют вредных продуктов в концентрациях, опасных для организма человека и загрязняющих окружающую среду.

КОНСТРУКЦИЯ

1. Токопроводящие жилы—алюминиевые, круглые, многопроволочные, уплотненные (ГОСТ 22483 II класса)
2. Изоляция

В проводах марки СИП-3 в качестве изоляционного материала используется полиэтилен низкой плотности (ПВД)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное напряжение: 10/20/35 кВ (СИП - 3)
• Номинальное сечение жил, мм2: 16 ÷ 240 (СИП - 4) мм2: 35 ÷ 240 (СИП - 3)
• Провод стоек к воздействию солнечного излучения
• Провод стоек к воздействию дождя
• Диапазон температур эксплуатации: -60°C +50°C
• Срок службы: 40 лет
• Гарантийный срок эксплуатации с момента ввода в эксплуатацию: 3 года

На кабельном заводе СТП производятся провода для воздушных линий и других размеров.

ПЭТД – 180

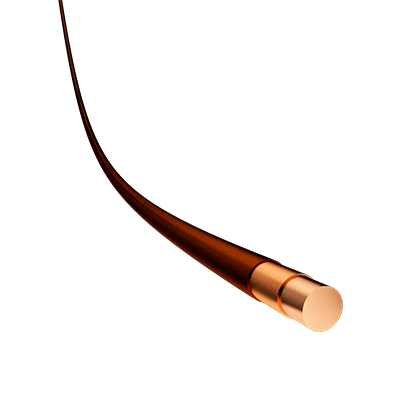

Провод обмоточный марки ПЭТД – 180 применяется для изготовления обмоток двигателей и сухих трансформаторов электрооборудования для промышленного и бытового применения, генераторов, измерительных приборов, катушек, реле, аппаратуры связи.

КОНСТРУКЦИЯ

1. Медная проволока круглой формы
2. Изоляция из полиэфиримидного лака (тип 2)
3. Изоляция из полиамидимидного лака (тип 2)

Технические показатели

Марка провода	ПЭТД-180
Температурный индекс ГОСТ 10519	180
Диаметр проволоки, мм	0,63 ÷ 2,5

Технические показатели

Марка провода	Диаметр проволоки, мм	Расчетная масса провода, кг/км
ПЭТД- 180	0,630 0,670 0,690 0,710 0,750 0,800 0,850 0,900 0,950 1,000 1,060 1,120 1,180 1,200 1,250 1,320 1,400 1,500 1,600 1,700 1,800 1,900 2,000 2,120 2,240 2,360 2,500	2,86 3,23 3,42 3,62 3,04 4,59 5,18 5,80 6,47 7,16 8,04 8,96 9,94 10,27 11,14 12,42 13,96 16,01 18,20 20,52 22,99 25,61 28,35 31,85 35,53 39,41 44,19

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Максимальная рабочая температура, °С: 155, 180, 200
• Минимальная рабочая температура, °С: -60°C
• Срок службы: 30 лет

ПЭТВ - 1 / ПЭТВ - 2

КОНСТРУКЦИЯ

1. Медная проволока круглой формы
2. Изоляция из разбавленного полиэфирного лака (тип 1)

Технические показатели

Марка провода	ПЭТВ-1	ПЭТВ-2
Температурный индекс ГОСТ 10519	130	130
Диаметр проволоки, мм	0,63÷4,00	0,63÷4,00

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Максимальная рабочая температура, °С: 155, 180, 200
• Минимальная рабочая температура, °С: -60°C
• Срок службы: 30 лет

ПЭТД 200 - 1 / ПЭТД 200 - 2

Марка провода	ПЭТВ 200-1	ПЭТВ 200-2
Температурный индекс ГОСТ 10519	200	200
Диаметр проволоки, мм	0,63÷4,00	0,63÷4,00

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Максимальная рабочая температура, °С: 155, 180, 200
• Минимальная рабочая температура, °С: -60°C
• Срок службы: 30 лет

ПЭТ - 155

КОНСТРУКЦИЯ

1. Медная проволока круглой формы
2. Изоляция из полиэфиримидного лака (тип 1)

Технические показатели

Марка провода	ПЭТ-155
Температурный индекс ГОСТ 10519	155
Диаметр проволоки, мм	0,63+2,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Максимальная рабочая температура, °С: 155, 180, 200
• Минимальная рабочая температура, °С: -60°C
• Срок службы: 30 лет

ВПП / ВППУ / ВПВ

Провода установочные марки ВПП, ВППУ, ВПВ предназначены для присоединения к электрическим сетям на номинальное напряжение 380, 660 и 3000 В переменного тока частотой 50 Гц водопогружных электродвигателей, длительно работающих в воде артезианских скважин: под давлением до 7,09•106 Па (70кгс/см2) при температуре окружающей среды от -40 до +65 °С (провод марки ВПП); под давлением не более 1,7•107 Па (150 кгс/см²) при температуре от -40 до +80 °С (провод марки ВППУ).

Провода установочные для водопогружных электродвигателей, длительно работающих в воде артезианских скважин

КОНСТРУКЦИЯ

1. Токопроводящая жила: Медная
2. Изоляция: Полиэтилен
3. Оболочка: Поливинилхлорид или полиэтилен

Технические показатели

Номинальное сечение жил, мм2	Номинальное напряжение, В
	380	660	3000
	Наружный диаметр, мм
1,5 2,5 4,0 6,0 10,0 16,0 25,0 35,0 50,0 70,0	5,61 6,12 6,89 7,48 8,63 10,4 12,5 13,4 15,1 16,9	5,83 6,34 7,11 7,70 9,76 10,8 12,9 13,8 15,5 17,3	- - - - - - 13,0 14,0 - -

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Гарантийный срок эксплуатации с момента ввода проводов в эксплуатацию: 2,5 лет
• Срок службы: 6 лет

ПВДП / ПЭВВП

Общая информация

Провода обмоточные марки ПВДП предназначены для обмотки статоров погружых водозаполненных электродвигателей, длительно работающих в воде артезианских скважин при напряжении до 660 В переменного тока частотой 40-50 Гц.

Провода установочные для водопогружных электродвигателей, длительно работающих в воде артезианских скважин

КОНСТРУКЦИЯ

1. Токопроводящая жила: Медная
2. Изоляция: из полиэтилена высокого давления
3. Оболочка: из полиэтилена низкого давления

Технические показатели

Марка провода	Наружный диаметр, мм	Расчетная масса провода, кг/км
ПВДП	1,4 1,6 1,8 2,0 2,12 2,36 2,5 2,8 3,18 3,54 3,75 3,96 4,5 4,8 5,3 5,9 6,25	16 20,5 26 31,5 36 44 49 60,5 63,5 77,5 86,5 96 122 138 165,5 203,5 227,5

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон температур эксплуатации: -50°C +80°C
• Гарантийный срок эксплуатации с момента ввода проводов в эксплуатацию: 2,5 лет
• Срок службы: 6 лет

NYY / NYY-fl / NYY-LS Кабели с номинальным рабочим напряжением 0,66; 1,0; 3,0 кВ используются для передачи и распределения электрической энергии на производственных объектах с низкой и высокой влажностью, на специальных кабельных эстакадах, в блоках жилых зданий, на открытом воздухе, в расположенных на высоте до 4300 м над уровнем моря реках и озёрах. Использование этих кабелей в траншеях (под землёй) не рекомендуется.

NAYY / NAYY-fl / NAYY-LS

N2ХY / N2ХY-fl / N2ХY-LS

NA2ХY / NA2ХY-fl / NA2ХY-LS

NYY FLEX / NYY-fl FLEX / NYY-LS FLEX

NYCY

NYBY

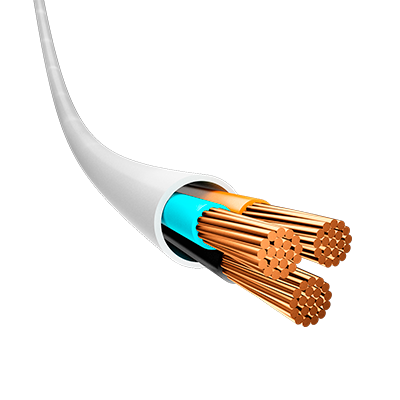

NYM–J

NYM–0

NYY-LS FE 180 / NYCY-LS FE 180

NHXH-HF FE 180 / N2XH-HF FE 180

N2XY-LS FE 180

N2XH / NA2XH / N2XH FLEX

ППГнг-HF

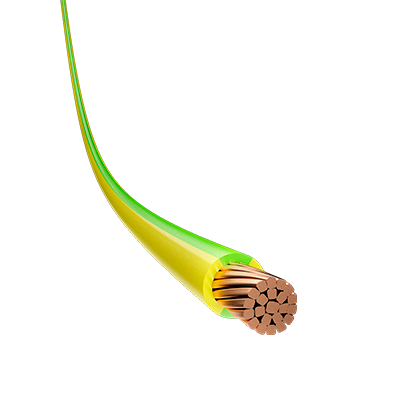

H05V-K / H07V-K Провода используются при стационарной установке в электрооборудовании, машинах, механизмах, станках а также в осветительных и силовых сетях. Номинальное рабочее напряжение этих проводов не превышает 300-500В и 450-750В для электрических сетей переменного тока и 1000В для постоянного тока.

H05V-R / H07V-R

H05VH-U

H05V-U / H07V-U

ПуПнг (А) – HF

Общая информация

Установочные провода марок ПуПнг (А) – HF, ПуГПнг (А) – HF применяются для электрических установок при стационарной прокладке в осветительных и силовых сетях, а также для электрооборудования, машин и механизмов, в том числе в жилых и общественных зданиях, с номинальным рабочим напряжением до 450 В (для сетей с напряжением 450/760В) или с постоянным напряжением до 1000 В с номинальной частотой до 400 Гц .

Провода могут использоваться при групповой прокладке для обеспечения электропитания в спортивных комплексах и жилых зданиях.

КОНСТРУКЦИЯ

1. Токопроводящая жила из медных проволок (также производится лужёная медная проволока)
2. Изоляция: Безгалогенный полимерный компаунд

Технические показатели провода

Марка провода	Количество токопроводящих жил	Сечение токопроводящей жилы mm2
ПyПнг (A)-HF	1	0,5÷120 (I, II класс)

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Температура эксплуатации провода: -40°C +90°C
• Относительная влажность воздуха: 98%
• Гарантийный срок провода со дня начала эксплуатации: 3 года
• Категория нераспространения горения при групповой прокладке: A
• Срок эксплуатации: 30 лет

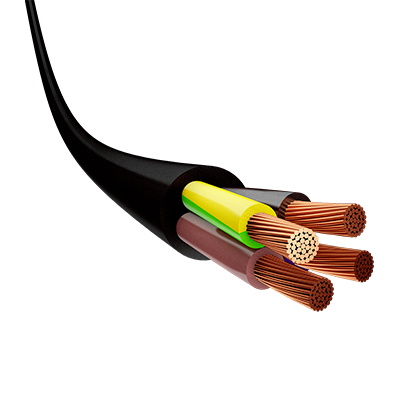

H03VV-F / H05VV-F

H03VV-F / H05VV-F Предназначены для использования в сухих и закрытых местах, подвергающихся небольшому механическому воздействию, для соединения с электрической сетью номинальным напряжением не более 300/300 и 300/500В электрических машин, бытовых приборов и другого подобного оборудования.

H03VV-F / H03VVH2-F / H05VV-F / H05VVH2-F

Цвет фазовых жил может быть заменён любым цветом при условии сохранения цвета нулевой жилы (синий) и заземляющей жилы (жёлтый/зелёный).

КОНСТРУКЦИЯ

1. Многопроволочная токопроводящая медная жила
2. ПВХ изоляция
3. Внешняя ПВХ оболочка

Определение цвета по количеству жил

• 2-жильный - голубой, коричневый
• 3-жильный -зелёный/жёлтый, голубой, коричневый
• 4-жильный -зелёный/жёлтый, голубой, коричневый, чёрный
• 5-жильный -зелёный/жёлтый, голубой, коричневый, чёрный, серый

Технические показатели провода

Марка провода	Сечение токопроводящей жилы, мм2	Приблизительный диаметр провода	Расчётный вес провода, кг/км	Максимальное электрическое сопротивление токопроводящей жилы при 20°С, Ом/км, не более
H03VV-F 300/300V	2 x 0,75 3 x 0,75 4 x 0,75	5.5 5.8 6.4	53 62 76	26,0
H05VV-F 300/500V	2 x 1,0 3 x 1,0 4 x 1,0 5 x 1,0	6.3 6.7 7.4 8.3	60 71 91 112	19,5
	2 x 1,5 3 x 1,5 4 x 1,5 5 x 1,5	7.2 7.8 8.7 9.9	80 101 128 163	13,3
	2 х 2,5 3 х 2,5 4 х 2,5 5 х 2,5	8.9 9.6 10.5 12.8	125 156 194 246	7,98
	2 x 4.0 3 x 4.0 4 x 4.0 5 x 4.0	10.8 11 12 13.6	171 217 271 349	4.95

Шнур марки H03VVH2-F производится с сечением 0,5 мм2 и 0,75 мм2, обычно с 2 или 3 жилами, однако в соответствии с дополнительными техническими требованиями может производиться и в других размерах.

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Максимальная температура эксплуатации: (+60°C)
• Относительная влажность воздуха: 98%
• Срок эксплуатации: 6 лет
• Токопроводящие жилы обладают повышенной гибкостью и изготовлены из медных проволок V класса, указанных в ГОСТ 22483.

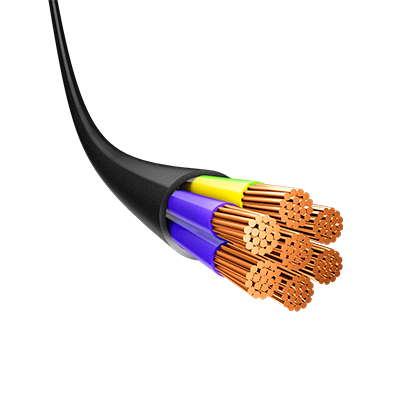

КуГВВ (LiYY,YSLY) / КуГВВнг (LiYY-fl,YSLY-fl) / КуГВВнг – LS (LiYY-LS,YSLY-LS)

КуГВВ / КуГВВнг / КуГВВнг – LS Кабели этих марок используются для подключения к электрической цепи, управления и освещения стационарно устанавливаемых станков, машин и механизмов с номинальным рабочим напряжением 660В переменного тока или 1000В постоянного тока.

КОНСТРУКЦИЯ

1. Многопроволочная медная жила (ГОСТ 22483 V класс)
2. ПВХ изоляция или не распространяющий горение ПВХ с низким дымо- и газовыделением
3. ПВХ оболочка или не распространяющий горение ПВХ с низким дымо- и газовыделением

На Кабельном заводе СТП производятся кабели управления повышенной гибкости и других размеров.

Технические показатели кабеля

Количество токопроводящих жил, шт.	Сечение токопроводящих жил, мм2/Номинальное рабочее напряжение, В
	660	1000
1 2 və 3 4 5 7 və 10 14, 19, 27, 37	- 0,5 - 6,0 0,5 - 6,0 0,5 - 6,0 0,5 - 6,0 0,5 - 2,5	10 - 300 10 - 240 10 - 185 10 - 150 - -

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Температура эксплуатации кабеля: -40°C +50°C
• Относительная влажность воздуха: 98%
• Срок эксплуатации: 15 лет

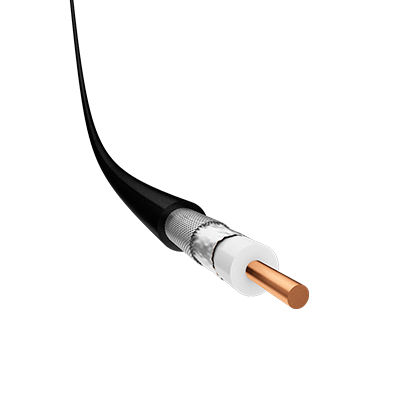

RG 6/U-4 Кабели марок RG 6/U-4, RG 6/U-6 используются для трансляции телевизионных передач посредством общей спутниковой антенны внутри помещения (CATV), а также для создания подключений в цифровых системах (SMATV).

RG 6/U-6

RG 59/U

RG 59/U-6

RG 213/U

Провод марки M (ACC) используется для для передачи электроэнергии по воздушным сетям в районах с любыми климатическими условиями, относящимися к атмосфере II и III типов, указанным в ГОСТ 15150, или на морских побережьях.

АС (ACR)

Провод марки AC (ACR) используется для распределения электроэнергии по воздушным сетям в климатических условиях, относящихся к атмосфере I и II типов, указанных в ГОСТ 15150.

Провод марки AC (ACR) используется для распределения электроэнергии по воздушным сетям в климатических условиях, относящихся к атмосфере I и II типов, указанных в ГОСТ 15150. Провода марок ACK, ACKC (ACSR), ACKП (ACSS) используются на морских побережьях и побережьях солёных озёр, в промышленных городах и районах, на солончаках, а также в местах с атмосферой II и III типов.

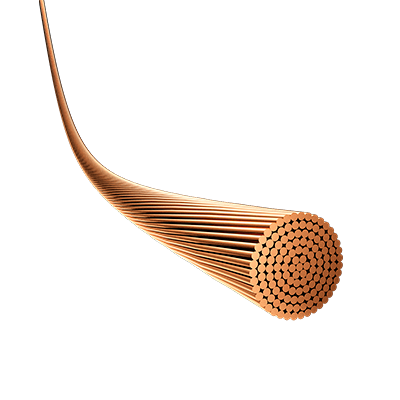

A (AAC)

Общая информация

Провода марки A (AAC) используются для передачи электроэнергии по воздушным сетям в климатических условиях, относящихся к атмосфере I и II типов, указанных в ГОСТ 15150.

Технические показатели провода

Марка провода	Сечение токопроводящей жилы, мм2	Расчётный вес провода, кг/км	Максимальное электрическое сопротивление токопроводящей жилы при 20°С, Ом/км, не более
A (AAC)	10 16 25 35 50 70 95 120 150 185 240 300 350 400 450 500	272 43,2 67,8 93,4 134,5 188,4 251,3 321,6 407,0 502,5 565,3 793,3 951,6 1071,0 1216,1 1377,0	2,8631 1.8007 1.1498 0.8347 0.5784 0,4131 0,3114 0,2459 0,1944 0,1574 0,1205 0,1000 0,0833 0,0740 0,0642 0,0576

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Максимально разрешённая температура эксплуатации: +90°C
• Срок эксплуатации: 45 лет
• Гарантийный срок провода с момента сдачи в эксплуатацию: 4 года

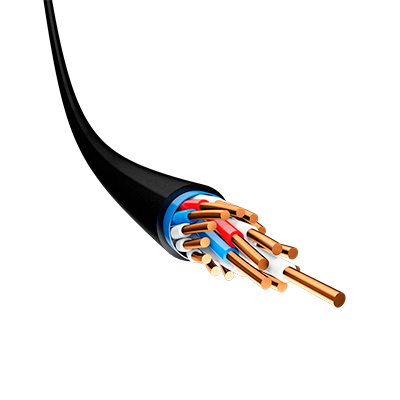

КВВГ (NYY)

Общая информация

Контрольные кабели этих марок используются в стационарных электрических устройствах, в аппаратах переменного тока с номинальным напряжением 660В или в электрораспределительных устройствах постоянного тока с номинальным напряжением до 1000В, в закрытых местах, в каналах и туннелях, в агрессивных климатических условиях, в местах, не подвергающихся внешнему механическому воздействию.

КВВГЭ (NYCY)

Общая информация

Контрольные кабели этих марок используются при стационарной прокладке в электрических устройствах, в аппаратах переменного тока с номинальным напряжением 660В или в электрораспределительных устройствах постоянного тока с номинальным напряжением до 1000В, в закрытых местах, в каналах и туннелях, в агрессивных климатических условиях, в местах, не подвергающихся внешнему механическому воздействию, а также с целью защиты от воздействия внешнего электромагнитного поля.

КВВГЭ (NYCY) / КВВГЭнг (NYCY-fl) / КВВГЭнг – LS (NYCY-LS) / AКВВГЭ (NAYCY) / AКВВГЭнг (NAYCY-fl) / AКВВГЭнг – LS (NAYCY-LS)

Контрольные кабели этих марок используются при стационарной прокладке в электрических устройствах, в аппаратах переменного тока с номинальным напряжением 660В или в электрораспределительных устройствах постоянного тока с номинальным напряжением до 1000В, в закрытых местах, в каналах и туннелях, в агрессивных климатических условиях, в местах, не подвергающихся внешнему механическому воздействию, а также с целью защиты от воздействия внешнего электромагнитного поля.

Образующие кабель жилы скручиваются слоями. Две жилы в каждом слое должны отличаться по цвету между собой и другими жилами или же быть пронумерованы.

КОНСТРУКЦИЯ

1. Токопроводящая жила из медных или алюминиевых проволок
2. ПВХ изоляция или не распространяющий горение ПВХ с низким дымо- и газовыделением
3. Поясная изоляция из ПВХ или ПЭТ ленты
4. Экран из алюминиевой ленты (фольги)
5. Медная проволока, расположенная под экраном
6. ПВХ оболочка или не распространяющий горение ПВХ с низким дымо- и газовыделением

Технические показатели кабеля

Марка провода	Сечение токопроводящей жилы, мм2	Расчётный вес провода, кг/км	Максимальное электрическое сопротивление токопроводящей жилы при 20°С, Ом/км, не более
КВВГЭ (NYCY)	4 x 1,0 5 x 1,0 7 x 1,0 10 x 1,0 14 x 1,0 19 x 1,0 27 x 1,0 37 x 1,0	116,3 135,0 166,8 225,5 285,8 362,7 505,8 655,4	18,10
	4 x 1,5 5 x 1,5 7 x 1,5 10 x 1,5 14 x 1,5 19 x 1,5 27 x 1,5 37 x 1,5	141,3 165,5 208,1 283,9 365,2 468,4 655,8 857,6	12,10
	4 x 2,5 5 x 2,5 7 x 2,5 10 x 2,5 14 x 2,5 19 x 2,5 27 x 2,5 37 x 2,5	188,4 223,6 286,9 395,9 518,0 688,2 945,6 1270,4	7,41
	4 x 4,0 7 x 4,0 10 x 4,0	265,7 415,0 593,2	4,61
	4 x 6,0 7 x 6,0	353,5 563,6	3,08

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Номинальное рабочее напряжение: 660В
• Сечение токопроводящей жилы, мм2: 0.75, 1.0, 1.5, 2.5, 4.0, 6.0, 10.0
• Количество жил: От 2 до 61
• Относительная влажность воздуха: 98%
• Температура эксплуатации кабеля: -50°C +50°C
• Срок эксплуатации: под землёй и на эстакадах - 15 лет, в закрытых местах, в каналах и тоннелях - 25 лет

КВБбШв (NYBY)

Общая информация

Контрольные кабели этих марок используются при стационарной прокладке в электрических устройствах, в аппаратах переменного тока с номинальным напряжением 660В или в электрораспределительных устройствах постоянного тока с номинальным напряжением до 1000В, в закрытых местах, в каналах и туннелях, в агрессивных климатических условиях, в местах, подвергающихся внешнему механическому воздействию.

КВБбШв (NYBY) / КВБбШвнг (NYBY-fl) / КВБбШвнг – LS (NYBY-LS) / AКВБбШв (NAYBY) / AКВБбШвнг (NAYBY-fl) / AКВБбШвнг–LS, (NAYBY-LS)

Контрольные кабели этих марок используются при стационарной прокладке в электрических устройствах, в аппаратах переменного тока с номинальным напряжением 660В или в электрораспределительных устройствах постоянного тока с номинальным напряжением до 1000В, в закрытых местах, в каналах и туннелях, в агрессивных климатических условиях, в местах, подвергающихся внешнему механическому воздействию.

Образующие кабель жилы скручиваются слоями. Две жилы в каждом слое должны отличаться по цвету между собой и другими жилами или же быть пронумерованы.

КОНСТРУКЦИЯ

1. Токопроводящая жила из медных или алюминиевых проволок
2. ПВХ изоляция или не распространяющий горение ПВХ с низким дымо- и газовыделением
3. Поясная изоляция из ПВХ
4. Броня из двух оцинкованных стальных лент
5. ПВХ оболочка или не распространяющий горение ПВХ с низким дымо- и газовыделением

Технические показатели кабеля

Марка провода	Сечение токопроводящей жилы, мм2	Расчётный вес провода, кг/км	Максимальное электрическое сопротивление токопроводящей жилы при 20°С, Ом/км, не более
КВБбШв (NYBY)	4 x 1,0 5 x 1,0 7 x 1,0 10 x 1,0 14 x 1,0 19 x 1,0 27 x 1,0 37 x 1,0	270 304 346 445 524 618 793 379	18,10
	4 x 1,5 5 x 1,5 7 x 1,5 10 x 1,5 14 x 1,5 19 x 1,5 27 x 1,5 37 x 1,5	303 344 395 514 605 733 951 1210	12,10
	4 x 2,5 5 x 2,5 7 x 2,5 10 x 2,5 14 x 2,5 19 x 2,5 27 x 2,5 37 x 2,5	364 418 491 648 781 963 1292 1634	7,41
	4 x 4,0 5 x 4,0 7 x 4,0 10 x 4,0	467 545 651 865	4,61
	4 x 6,0 7 x 6,0 10 x 6,0	570 808 1099	3,08

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

• Номинальное рабочее напряжение: 660В
• Сечение токопроводящей жилы, мм2: 0.75, 1.0, 1.5, 2.5, 4.0, 6.0, 10.0
• Количество жил: От 2 до 61
• Относительная влажность воздуха: 98%
• Температура эксплуатации кабеля: -50°C +50°C
• Срок эксплуатации: под землёй и на эстакадах - 15 лет, в закрытых местах, в каналах и тоннелях - 25 лет

КГ (H07G-F)

КГ (H07G-F) Кабель силовой гибкий КГ предназначен для присоединения передвижных механизмов к электрическим сетям на номинальное переменное напряжение 660 В или постоянное напряжение 1000 В.

КОНСТРУКЦИЯ

1. Токопроводящая жила - медная, многопроволочная (IEC 60228 V класса)
2. Изоляция - резина
3. Оболочка - резина

На Кабельном заводе СТП производятся кабели силовые гибкие с резиновой изоляцией и других размеров.

Технические показатели

Марка кабеля	Количество и номинальное сечение жил, мм²	Расчетная масса кабеля, кг/км	Удельное электрическое сопротивление токопроводящей жилы при температуре 20 °С, Ом/км, не более
КГ (H07G-F)	1 х 16 1 х 25 1 х 35 1 х 50 1 х 70 1 х 95 1 х 120	310 450 590 820 1090 1400 1730	1,21 0,780 0,554 0,356 0,272 0,206 0,161

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Номинальное сечение жилы, мм²: 10, 16, 25, 35, 50, 70, 95, 120, 150
• Количество жил: 1
• Диапазон температур эксплуатации : -40°C +50°C
• Срок службы: 4 года

КОГ (H07G-H)

Общая информация

Кабель силовой особо гибкий марки предназначены для соединения при дуговой сварке электрододержателей, автоматических или полуавтоматических сварочных установок с источником на номинальное переменное напряжение до 220 В или постоянное напряжение до 700 В.

КОНСТРУКЦИЯ

1. Токопроводящая жила - медная, многопроволочная (IEC 60228 V и VI класса)
2. Чтобы предотвратить адгезию и проникновение изоляции в токопроводящую жилу, на скрученную жилу наматывается ПЭТ лента или насыпается тальк (жирный на ощупь рассыпчатый порошок, используемый в технике и медицине).
3. Изоляция - резина

Технические показатели

Марка кабеля	Количество и номинальное сечение жил, мм²	Расчетная масса кабеля, кг/км	Удельное электрическое сопротивление токопроводящей жилы при температуре 20 °С, Ом/км, не более
КГ (H07G-H)	1 х 16 1 х 25 1 х 35 1 х 50 1 х 70 1 х 95 1 х 120 1 x 150	240 330 440 615 850 1150 1390 1750	1,21 0,780 0,554 0,356 0,272 0,206 0,161 0,129

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон температур эксплуатации : -45°C +45°C
• Рабочая температура при регулярной нагрузке: +85°C
• Срок службы: 4 года

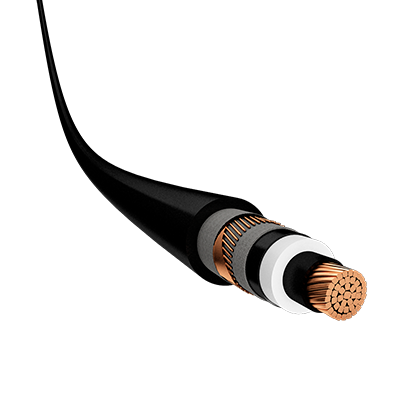

Одножильные кабели с изоляцией из сшитого полиэтилена (XLPE) 6/35 кВ Одножильные кабели с изоляцией из сшитого полиэтилена (XLPE), с бронёй из алюминиевой проволоки 6/35 кВ Трёхжильные кабели с изоляцией из сшитого полиэтилена (XLPE) 6/35 кВ Трёхжильные кабели с изоляцией из сшитого полиэтилена (XLPE) и с бронёй из стальных лент 6/35 кВ

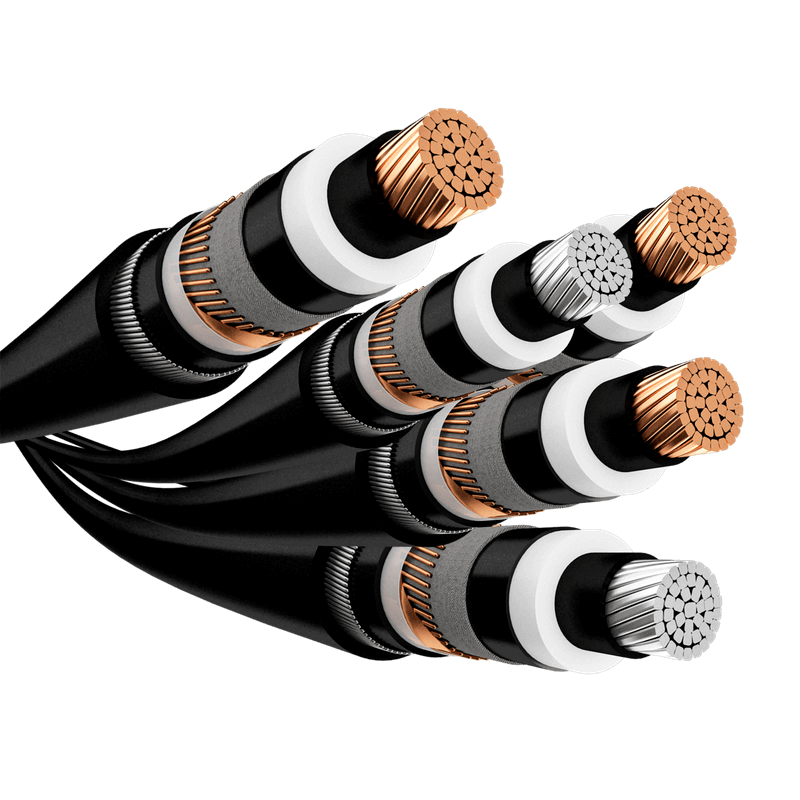

Кабели высокого напряжения с изоляцией из сшитого полиэтилена (XLPE) 64/20 кВ Одножильные кабели с изоляцией из сшитого полиэтилена (XLPE), с бронёй из алюминиевой проволоки 64/110 кВ

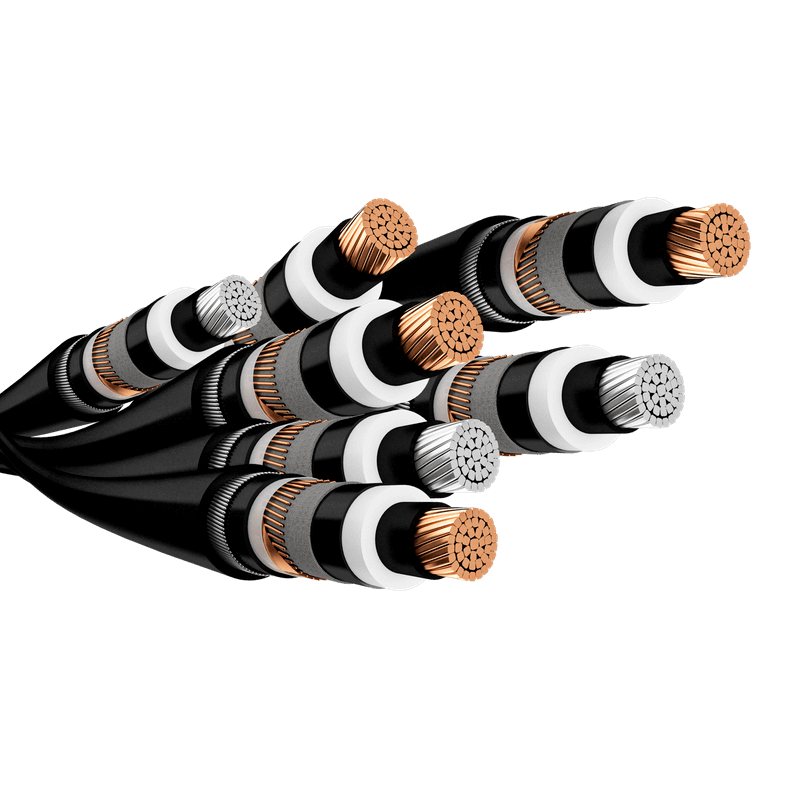

Кабели высокого напряжения с изоляцией из сшитого полиэтилена (XLPE) 220/500 кВ

N2XS(F)2Yy

NA2XS(F)2Yy

N2XS(F)2Yy +FO

NA2XS(F)2Yy +FO

N2XS(FL)2Yy

NA2XS(FL)2Yy

N2XS(FL)2Yy+FO

NA2XS(FL)2Yy+FO

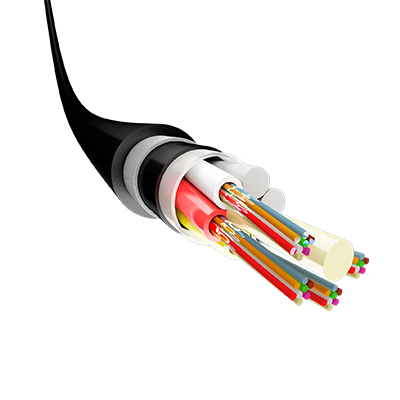

Модули - внутри свободно уложены оптические волокна, и свободное пространство заполнено гидрофобным гелем. Модули скручиваются вокруг центрального силового элемента методом SZ-скрутки. Свободное пространство между скрученными модулями заполняется гелем и обматывается ПЭТ плёнкой. Затем на жилу накладывается, совместно с арамидными или стеклянными нитями, внутренняя оболочка из полиэтилена. На покрытый внутренней оболочкой кабель накладывается броня из стальной гофрированной ламинированной ленты и внешняя оболочка из полиэтилена высокой плотности. По требованию заказчика под гофрированную стальную броню можно поместить водоблокирующую нить или ленту.

A-DF(ZN)2Y(SR)2Y

ОКЛм

ОКЛ Gelsiz

ОКЛ-Т

ОКБб

ОКБ

ОКК-ОККС

ОККМ-ОККмС

ОКТ-Т

ОКТ

ОКГ-Т

ОКГ

ОКЛТ

ОКЛм-Т

ОКЛТ-Т

ОКЛмТ

ОКГТ-ц

ОКЛмТ-Т

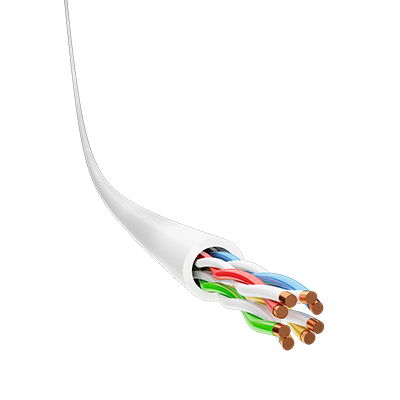

Состоит из 4-х витых пар, разрывной нити и внешней защитной оболочки. Категория 5е.

U/UTP Cat 5e

F/UTP Cat 5e

SF/UTP Cat 5e

U/UTP Cat 6

F/UTP Cat 6

U/FTP Cat 6

SF/UTP Cat 6

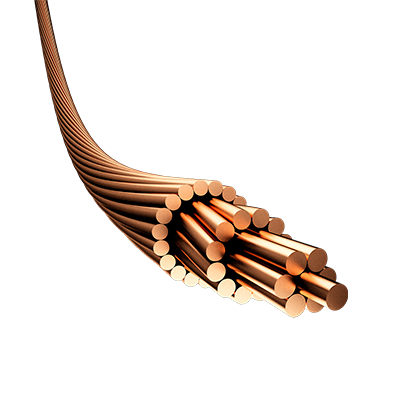

МГ (ACC) Провода, применяемые в электротехнических установках, устройствах и антеннах.

КОНСТРУКЦИЯ

Токопроводящая жила - многопроволочная, скрученная из медных проволок (по IEC 60228, не ниже V класса)

Таблица 1

Номинальное сечение жилы, мм2	Разрывное усилие провода, Н, не менее
1.5	560
2.5	960
4.0	1510
6.0	2100
10,0	3920

Таблица 2

Марка провода	Номинальное сечение токопроводящей жилы, мм2	Расчетная масса провода, кг/км	Удельное электрическое сопротивление токопроводящей жилы при температуре 20 °С, Ом/км, не более
МГ (ACC)	1,5 2,5 4,0 6,0 10 16 25 35 50 70 95 120	13,8 22,6 35,6 53,3 87,1 143,4 224,0 319,1 453,5 621,4 866,2 1094,1	13,3 7,98 4,95 3,30 1,91 1,21 0,78 0,554 0,386 0,272 0,206 0,161

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон температур эксплуатации: -60°C +55°C
• Провода стойки к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов
• Разрывное усилие проводов сечением 1,5 + 10 мм2, используемых для антенн, соответствует указанным в таблице 1.
